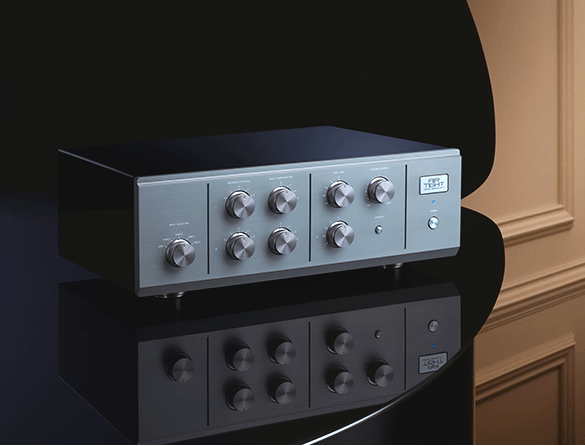

ATC-7 New
ラインコントロール・アンプ
Features
- 2段NF型SRPP（シャント・レギュレーテッド・プッシュプル）コントロールアンプです。
- L/Rチャンネル増幅部を上下に配したミラー構造を採用。
- プレゼンスコントロール、バスコペンセータ、ゲイントリムを装備し、オーセンティックなコントロールアンプらしさを追求しました。
Specs
|
使用真空管 ：
|
12AX7×2
本
12AU7×2
本
|
|---|---|
|
入力 ：
|
5
系統（
RCA×3/XLR×2
系統）
|
|
入力インピーダンス ：
|
100ｋΩ（利得19dB）
|
|
出力 ：
|
RCA×2 出力インピーダンス/（推奨負荷 ： 合計47ｋΩｙ以上）
|
|
歪率/THD ：
|
0.02%（1V/1kHz）
|
|
出力電圧：
|
20V（
負荷
100
ｋ
Ω/
１
%
歪）
|
|
周波数特性 ：
|
10Hz
～
100kHz
（
-1dB
）
|
|
消費電力 ：
|
50VA
|
|
外形寸法 :
|
W400ｍｍ×約D350mm（ツマミ含む）×Ｈ145ｍｍ
|
|
重量 :
|
13.5kg
|
ATC-7 pdf catalogue Download
