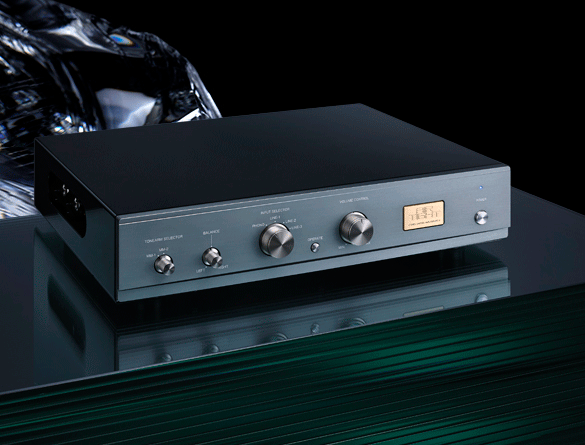

ATC-5 (生産完了）
フォノコントロール・アンプ
生産完了
Specs
|
使用真空管：
|
フォノイコライザー部 12AX7×3本
ラインアンプ部 12AT7×2本
|
|---|---|
|
フォノイコライザー入力：
|
RCA/MM×2系統
|
|
入力インピーダンス：
|
47ｋΩ（利得40dB）
|
|
フォノイコライザー出力：
|
RCA×1
|
|
出力インピーダンス：
|
（ 推奨負荷47ｋΩ以上）
|
|
ライン入力：
|
RCA×3系統
|
|
入力インピーダンス：
|
47kΩ（利得18dB）
|
|
ライン出力：
|
RCA×2系統（推奨負荷47kΩ以上）
|
|
出力電圧：
|
20V（負荷100ｋΩ/１%歪）
|
|
歪率ラインアンプ部THD：
|
0.02%（1V/1kHz）
|
|
周波数特性：
|
フォノイコライザー部 50Hz～20kHz（± 0.2dB）/20Hz-2.5dB
ラインアンプ部（20Hz～100kHz-1dB）
|
|
消費電力：
|
50VA
|
|
外形寸法：
|
約W400×D260×H90ｍｍ
|
|
重量：
|
約9kg
|
ATC-5 pdf catalogue Download
